zal Postat Iulie 1, 2018 Share Postat Iulie 1, 2018 Făcături. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
djleco Postat Iulie 2, 2018 Share Postat Iulie 2, 2018 (editat) Referitor la capacitate, niciunul dintre voi nu ati tinut cont si de toleranta inscrisa pe unii (in special pe cei de calitate) care este intre -10% si +50%... Astfel un 10000uF poate avea intre 9000uF si 15000uF. Capacitatea este una ESR este alta. Un 10000uF ce arata masurat 12345uF (de exemplu), nu ne poate lamuri asupra ESR-ului, care oricum nu este neaparat cel mai important parametru la alimentatoarele lineare cu transformator de retea. ESR mic este mult mai important la alimentari in comutatie (SMPS, switching mode power supply). De aia o sa vedeti in unele aparate, condensatori electrolitici "umflati" sau chiar explodati desi lucreaza sa zicem la 12Vcc si tensiunea lor nominala de lucru este de 25Vcc sau chiar 35Vcc, in special pe zona de alimentare. Mai mult conteaza curentul de riplu la 100Hz in cadrul surselor lineare cu traf si durata de functionare la riplu maxim pentru o anumita temperatura. Editat Iulie 2, 2018 de djleco 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
niku Postat Iulie 2, 2018 Share Postat Iulie 2, 2018 Acum 3 ore, djleco a spus: Mai mult conteaza curentul de riplu la 100Hz in cadrul surselor lineare cu traf si durata de functionare la riplu maxim pentru o anumita temperatura. Foarte bine punctat. Citeam căndva în specificaţiile celor de la Mundorf în care era un grafic în care se arăta durata de viaţă funcţie de curentul maxim de riplu şi de temperatura de lucru. Din el reieşea că la aceşti conensatori durata de viaţă e dată la 25 grade şi 25% din curentul maxim de riplu. Cînd creştea temperatura la 45 grade durata de viaţă scădea de 10 ori (pentru un cond de 80 grade). Temperatura şi curentul mare de lucru omoară repede aceşti condensatori. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
djleco Postat Iulie 2, 2018 Share Postat Iulie 2, 2018 (editat) Sint multi parametrii de care nu tine nimeni cont si apoi ne mai miram de ce s-a dus componenta, desi era noua... Pe scurt utilizare necorespunzatoare sau mai bine zis utilizare in conditii necorespunzatoare. Editat Iulie 2, 2018 de djleco 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
zal Postat Iulie 2, 2018 Share Postat Iulie 2, 2018 O precizare ptr cititori: condensatorii electrolitici de calitate au toleranţă de 20%. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
djleco Postat Iulie 2, 2018 Share Postat Iulie 2, 2018 (editat) Probabil ca cei de la Philips sint niste prosti ca dau intre -10 si +50% sau chiar intre -10 si +75%... Condensatorii electrolitici ai lor in regim OEM pentru amplificatoare brand, or fi fake, cu plastic lipit peste cel oficial... Editat Iulie 2, 2018 de djleco 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Iulie 3, 2018 Share Postat Iulie 3, 2018 Buna ziua, Ma poate ajuta cineva cu o informatie despre un cond marcat cu (MS ) pe schema? Am tot cautat informatii insa fara succes. Atasez o decupare din schema. E vorba despre un preamp Nakamichi 410. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
djleco Postat Iulie 3, 2018 Share Postat Iulie 3, 2018 (editat) Pune o bucata mai mare de schema. Pare un condensator de cuplaj imediat dupa potentiometrul de volum, C307 si rezistenta serie cu el fiind ambele 99,9% din reactia negativa. In functie de impedanta de intrare de mai departe (probabil 330kOhmi), acolo merge mai bine un nepolarizat de citiva uF (peste 2,2uF). Editat Iulie 3, 2018 de djleco 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...

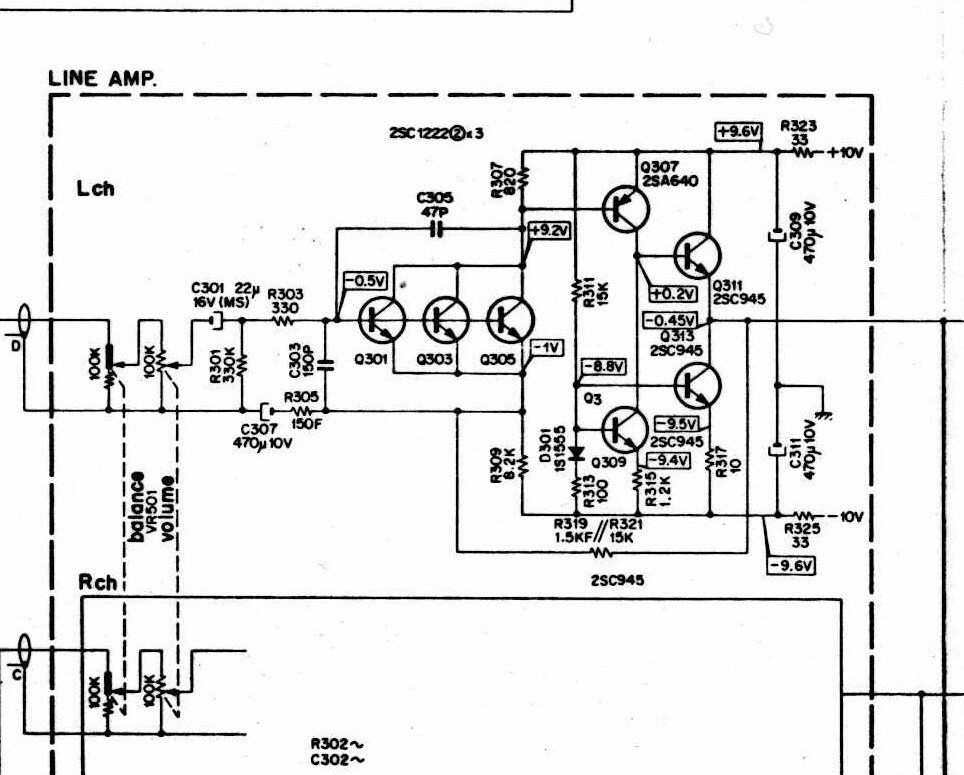

danM Postat Iulie 3, 2018 Share Postat Iulie 3, 2018 (editat) Claudiu, atasez partea de line amp ce contine condensatorul in cauza. Ce ma intereseaza pe mine e ce inseamna acel (MS) la electrolitici. Preampliful in cauza e de prin 77 si ma bate gandul unui recap total. Sunt si conzi acolo cu J dupa valoare, adica 5% toleranta. Daca era M simplu fara paranteze si fara un S alaturi atunci era vorba de toleranta de 20%, dar ...(MS) n-am idee ce ar fi. Oricum condul asta e pe calea de semnal si ar merge un Silmic II, insa curiozitatea era mare, mai ales ca toti conzii electrolitici din acel Naka 410 sunt SHOEI. Multumesc anticipat! Editat Iulie 3, 2018 de danM Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
djleco Postat Iulie 3, 2018 Share Postat Iulie 3, 2018 Sincer spun, nu cunosc acel termen, incearca sa dai de Brainsmartman, el sigur poate stie. Eu m-am ocupat mai mult de partea PRO. Oricum acolo as pune un nepolarizat de 4,7uF. 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
brainsmartman Postat Iulie 3, 2018 Share Postat Iulie 3, 2018 O fotografie cu respectivul ar fi de un real folos. 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
brainsmartman Postat Iulie 3, 2018 Share Postat Iulie 3, 2018 Din cate vad in manualul amplifului de putere Naka 420, notatia pentru capacitorul cu aceeasi functie, in BOM, este trecut " CE 4,7uF/50v M (MS)", deci mai mult ca sigur este vorba de toleranta capacitorului si probabil un indice de leakage, fiind pozitia sa in schema. Merge inlocuit cu Nichicon KL, ES, VP sau Silmic II, daca vrei polarizat, sau non-polar film. Sper sa te ajute. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Iulie 4, 2018 Share Postat Iulie 4, 2018 @Brainsmartman multumesc tare mult, chiar ma ajuta! Va fi un Silmic II. Trebuie sa corectez si o afirmatie pe care am facut-o in ce priveste toti conzii electrolitici din acel Naka 410, nu sunt toti de la Shoei ci exista si doi tantali (nu stiu cine i-a produs) chiar pe intrarea preampului phono. Si acolo vor fi tot Silmic II. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
zal Postat Iulie 4, 2018 Share Postat Iulie 4, 2018 Dacă preul de doză are feturi la intrare, ar fi bine să fie un cond nepolarizat cu folie acolo, e peste orice cond cu tantal, care e ceva mai bun ca orice electrolitic semiud. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Iulie 5, 2018 Share Postat Iulie 5, 2018 Adrian, multumesc de sfat! Preampul phono nu are feturi , e asemanator cu cel de linie si are tot 3 tranzistori pe intrare, 2SC945. Mai degraba am dileme pentru schimbare conzi poliester (daca e cazul!) in partea de corector. Stiu ca sunt dispute in ce priveste conzii styroflex (Marantz si Sansui i-au folosit in corectoare), la fel si cei cu tantal nu prea au fost apreciati, mai ales pe intrari phono. Mai citesc, ma mai informez ...ca omul cat traieste invata! Nu sunt electronist. Multumesc! Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
zal Postat Iulie 5, 2018 Share Postat Iulie 5, 2018 Se justifică schimbarea numai dacă cei actuali ar avea toleranţă mică, 1% de exemplu şi încap pe placă. Asta presupune şi ca rez din reţeaua de corecţie EIAA să aibă toleranţă mică, altfel e degeaba tot efortul. Dar nici cei cu 5% nu sînt sesizabili la urechi. La corecţii de ton e mai compliat, fiecare firmă acolo corecta semnalul dat de tot lanţul audio produs în acea serie, cu plusuri şi minusuri ptr fiecare amplif în parte. Toate piesele din montaj concurau la funcţionarea în anumiţi parametri şi ptr obţinerea unui ''sunet'' anume. Acel ''sunet de firmă''. Sînt şi montaje mai ''universale'', proiectate cu lejeritate mai mare, ce acceptă schimbări masive. Uneori firmele mai făceau schimbări, majoritatea dictate de economie sau gabarite, foarte rar ptr îmbunătăţiri. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
brainsmartman Postat Iulie 12, 2018 Share Postat Iulie 12, 2018 (editat) Asta cum se poate numi - capacitor, rezistor sau retea RC???? Editat Iulie 12, 2018 de brainsmartman Lipsa text Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
brainsmartman Postat Iulie 12, 2018 Share Postat Iulie 12, 2018 0.1uF/50v Sanyo, solid. Motivul pentru care se bushesc integratele de tuner, in principal la Pioneer si Sansui. De regula sunt 3 capacitori Sanyo solid pe langa HA1196, stereo PLL demodulator: 1uF - 3,3uF si 0,1uF. Uite aici cel de 3,3uF: Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Octombrie 6, 2018 Share Postat Octombrie 6, 2018 Am gasit ceva foarte interesant. Chiar ma intrebam de multe ori ce anume din constructia unui condensator poate influenta sunetul. Aici am mai aflat cate ceva: https://linearaudio.nl/cyril-batemans-capacitor-sound-articles 1 Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Ianuarie 26, 2019 Share Postat Ianuarie 26, 2019 A trecut ceva vreme, insa revin cu o intrebare: A folosit cineva conzii rusesti KBG MN sau KBG K75 in filtrele pentru boxe sau pe calea de semnal / iesiri ? Cateva impresii ar fi de apreciat! Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
zal Postat Ianuarie 28, 2019 Share Postat Ianuarie 28, 2019 Ziceau nişte ruşi că numai KBG-MN se pot folosi prin surse de alimentare, deci adiacent cu ''sunetul''. Ceilalţi ar fi militari ptr lucru în medii ostile. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Ianuarie 29, 2019 Share Postat Ianuarie 29, 2019 (editat) Acu nu stiu ca sa mai zic.... Cei K75-10 am vazut ca au fost pusi pe o scara valorica alaturi de Duelund. Mie unul mi se parea cam exagerat, insa amerikanski de-au facut comparatiile alea or fi fumat ceva inainte.... Cu KBG MN am vazut ampuri pe lampi....pe la Troelsgravesen si Vanderveen. Macar de astia stiu ca-s nefumatori....? Am crezut initial ca ”paper in oil” au revenit. Vad ca vesticii au inceput sa acorde mai multa atentie si conzilor rusesti mai ales dupa ce MLT-urile au avut un cuvant de spus in audio. Editat Ianuarie 29, 2019 de danM Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
zal Postat Ianuarie 30, 2019 Share Postat Ianuarie 30, 2019 Acuma, orice cond cu hîrtie în ulei e tehnologie veche de peste un secol. Raportul Ucc/Uca e mare, pierderile în hîrtie mari , banda redusă. În anumite scheme nu se pot folosi, mai ales între anodul lămpii de atac şi al grilei lămpii finale. Valabil atît la amplifurile cu o singură finală în clasă A cît şi la cele în contratimp. Se pot folosi în schemele cu ieşire din catod, de regulă preamplifuri de semnal sau de căşti, acolo tensiunile sînt suportabile. Că se găsesc cantităţi mari de cond sovietice e altă poveste, ăia s-au pregătit de epoca de piatră după al treilea război mondial. Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
danM Postat Ianuarie 30, 2019 Share Postat Ianuarie 30, 2019 Multumesc ! Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...

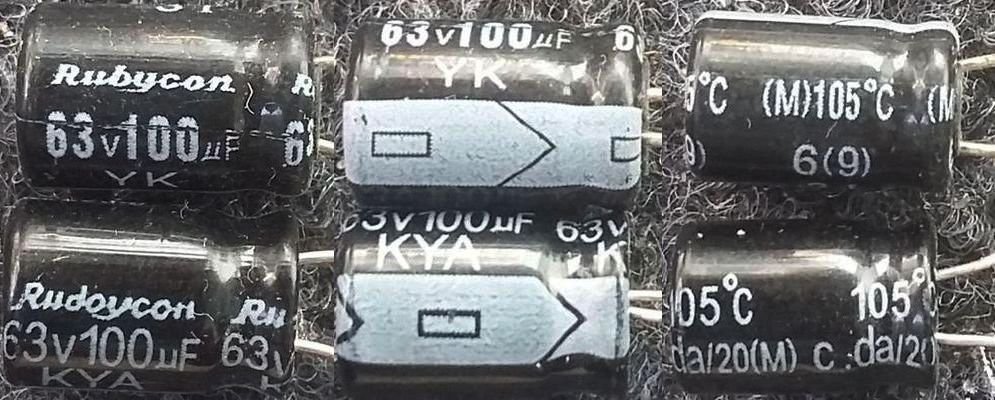

zal Postat Martie 7, 2019 Share Postat Martie 7, 2019 (editat) Firma Rubycon e veche, însă a auzit cineva de Rudoycon? Editat Martie 7, 2019 de zal Citează Link spre comentariu Distribuie pe alte site-uri More sharing options...
.png.c65435b429ba16aaf36e5da2e6a34676.png)
.png.7f70542d4e4a7fc7fed6eb18b69ea909.png)
.png.c6942b819cb0903e84e0e28a742b0987.png)
.png.7801d99d0a1578df8ef2200b882e1a66.png)
.png.5739f190621e6a0554fffc5668a615e0.png)
