La 31.01.2020 la 17:23, bizonu22 a spus:

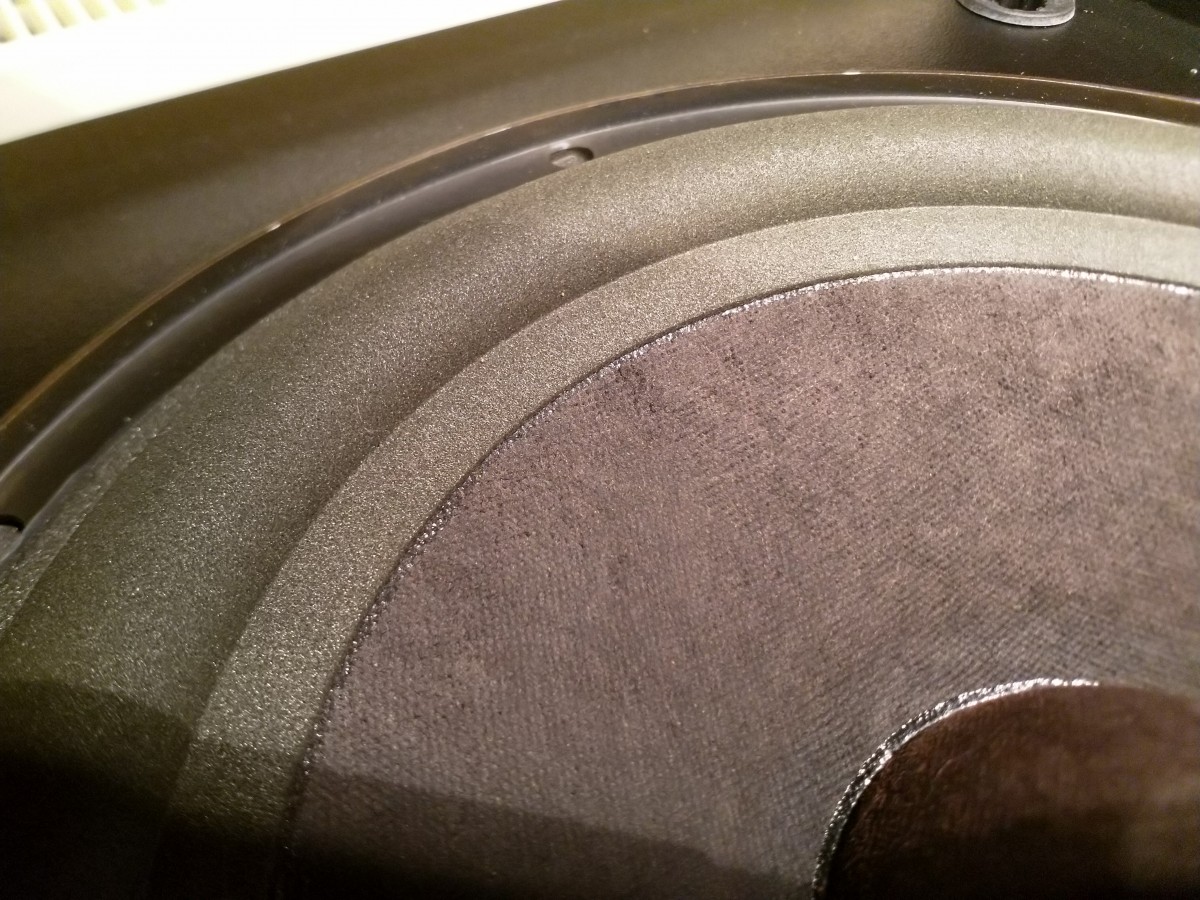

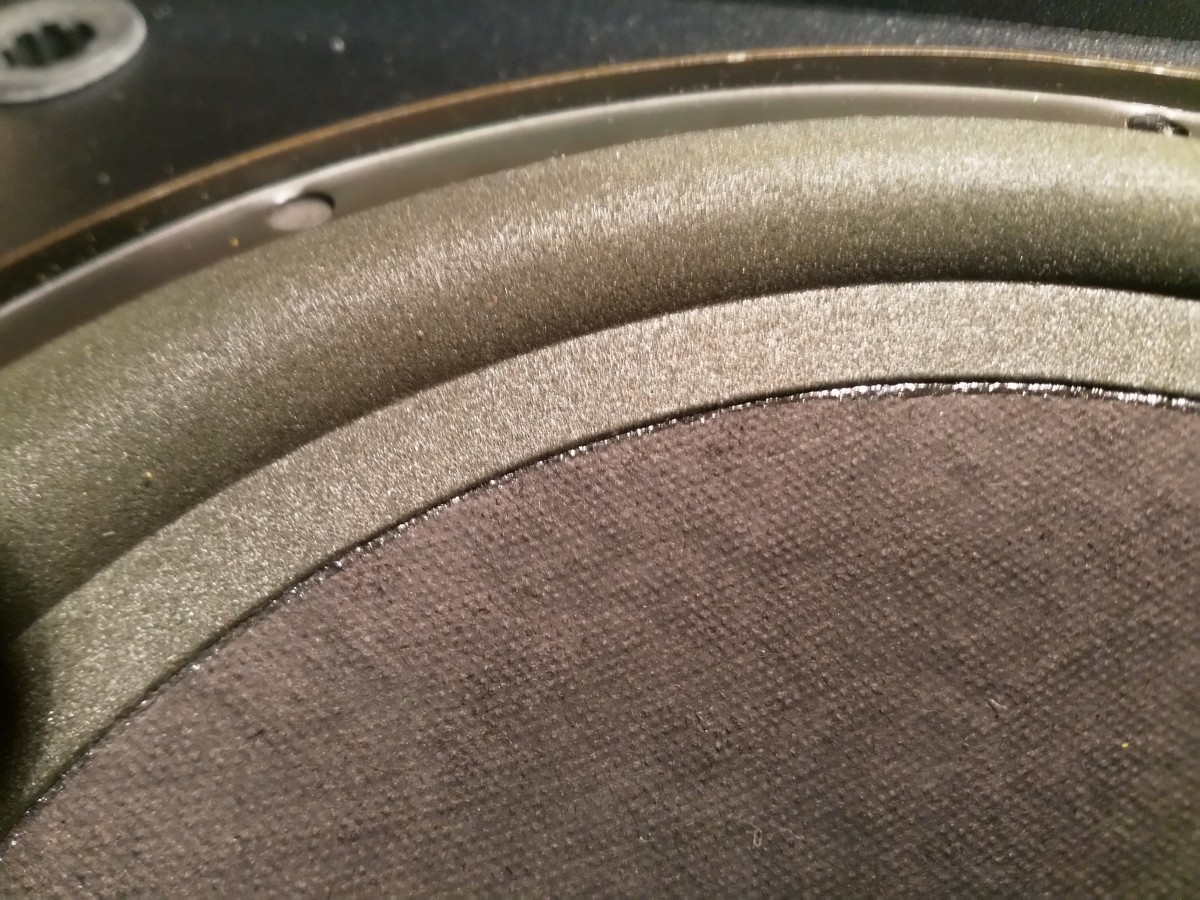

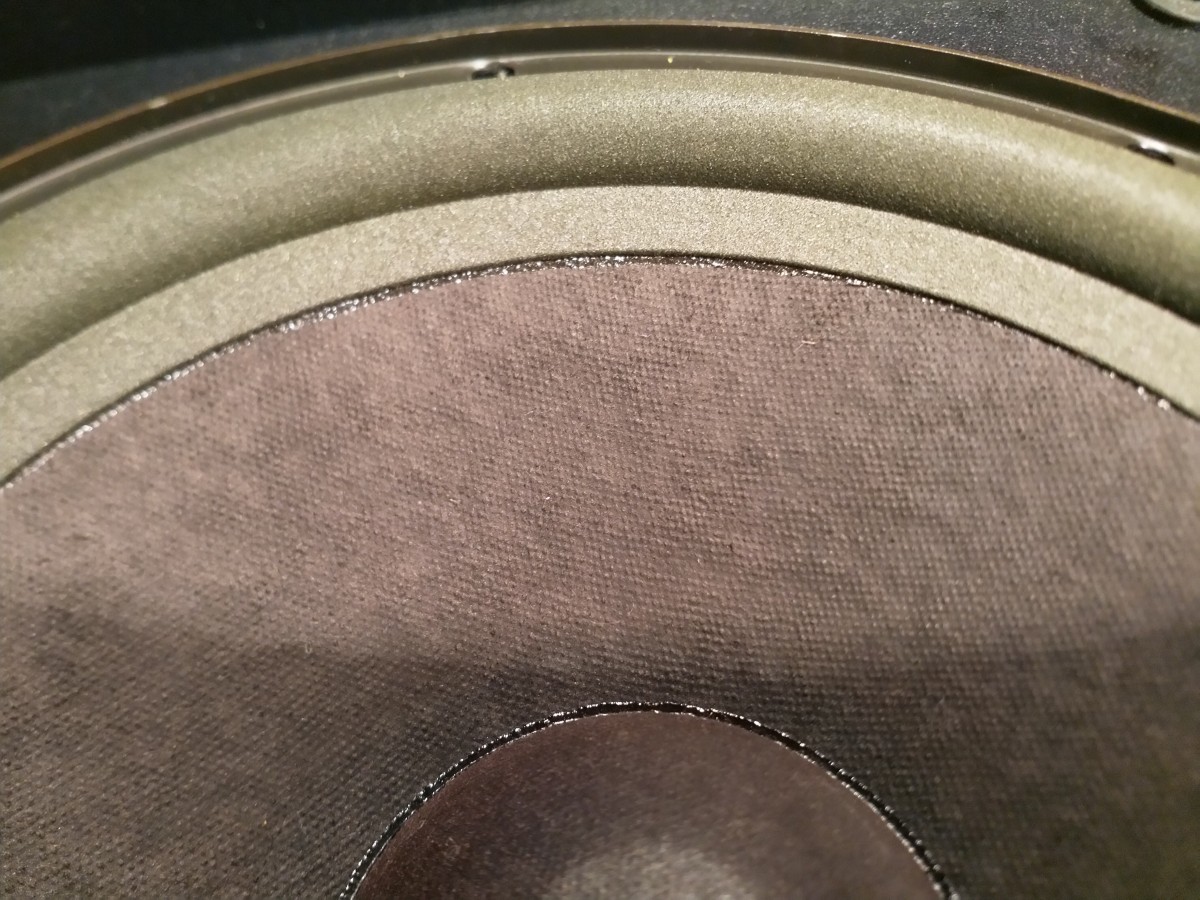

Adrian am spus că au fost schimbate deoarece toate difurile vechi cu suspensie de burete pe care eu le-am văzut ori erau distruse în totalitate ori fisurate. In prima poza, in partea de jos e cumva adeziv care pare că da pe afara? Sau vad eu rău?

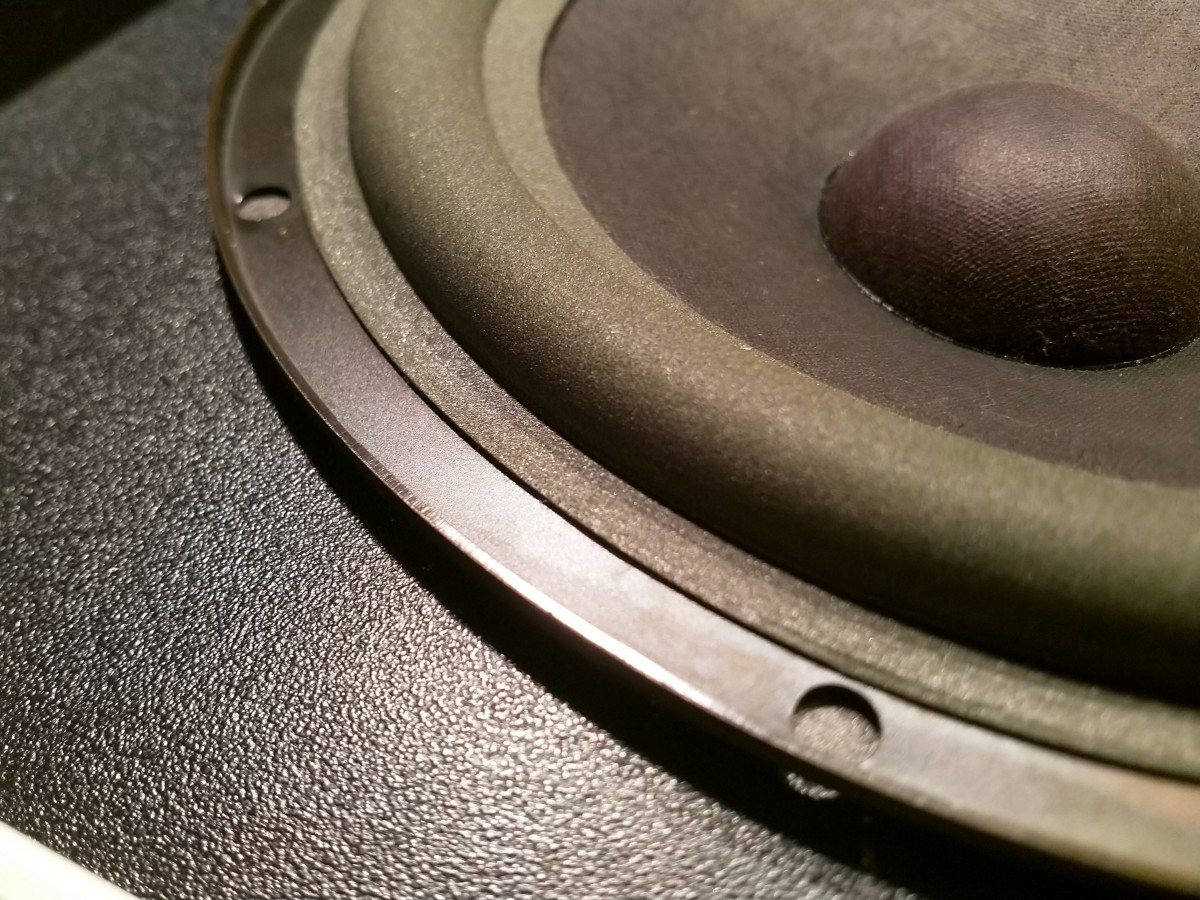

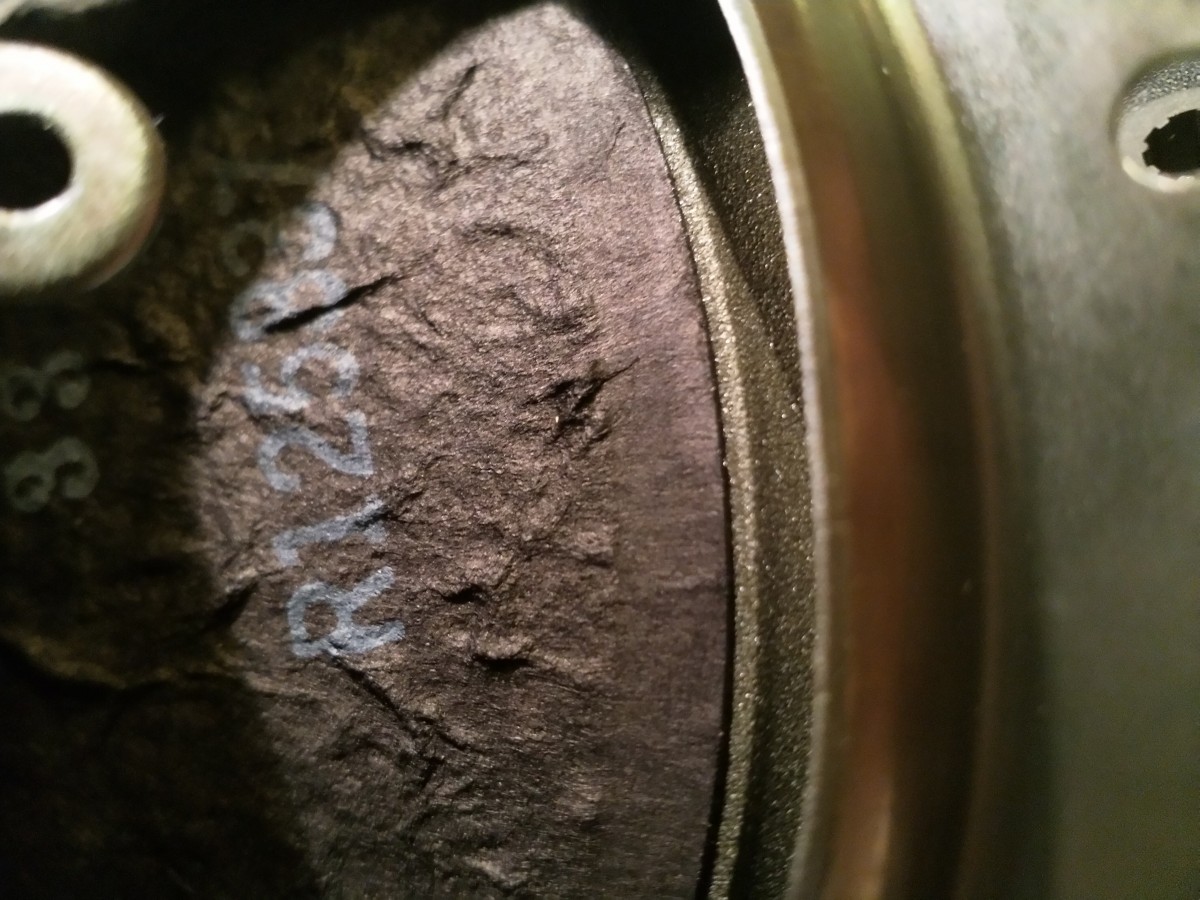

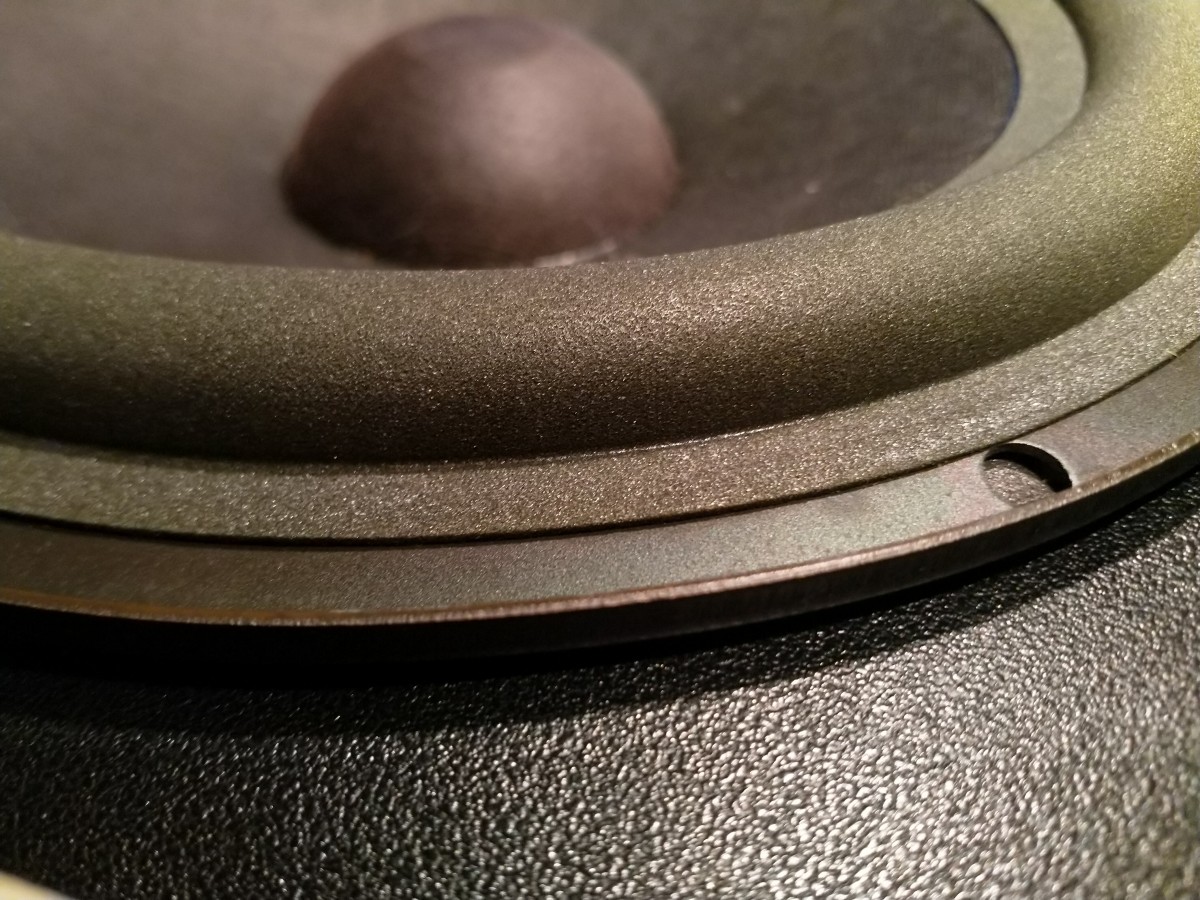

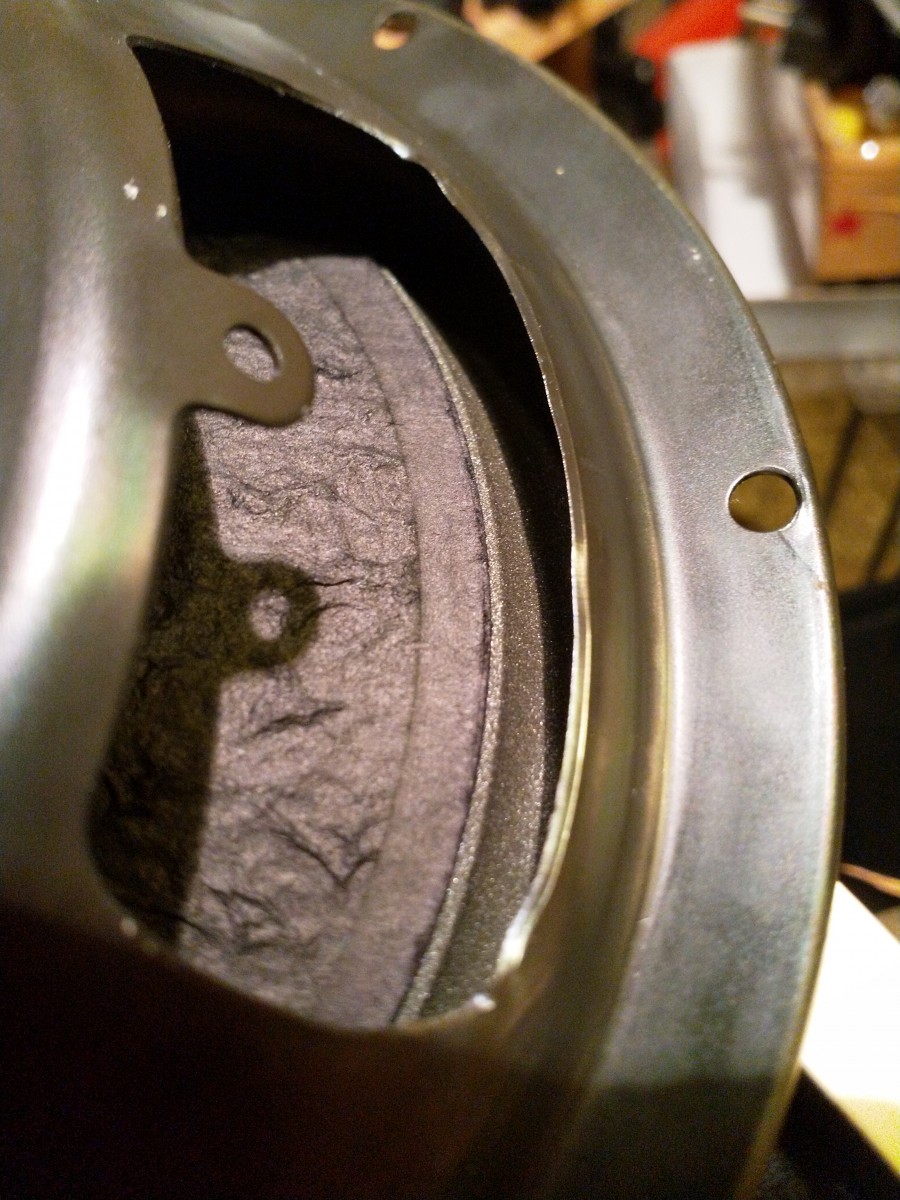

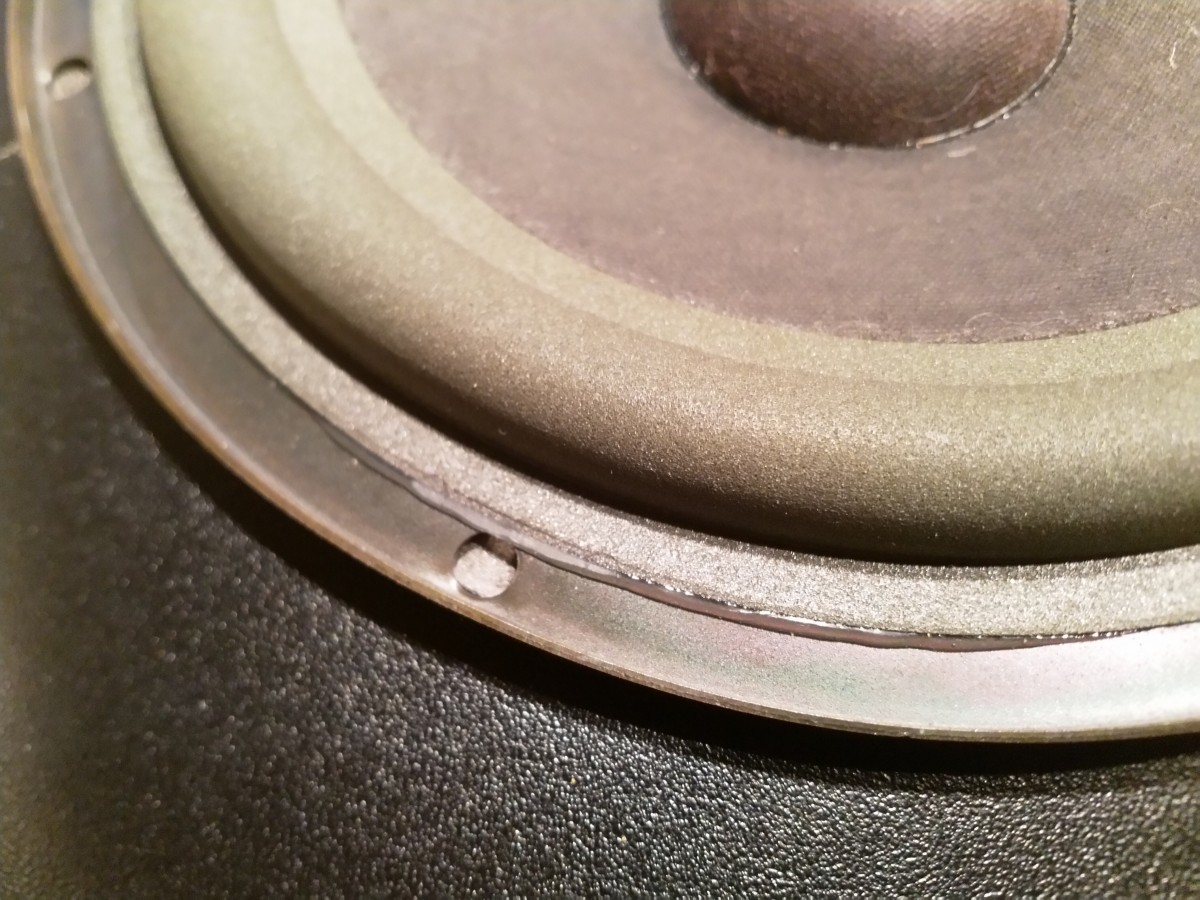

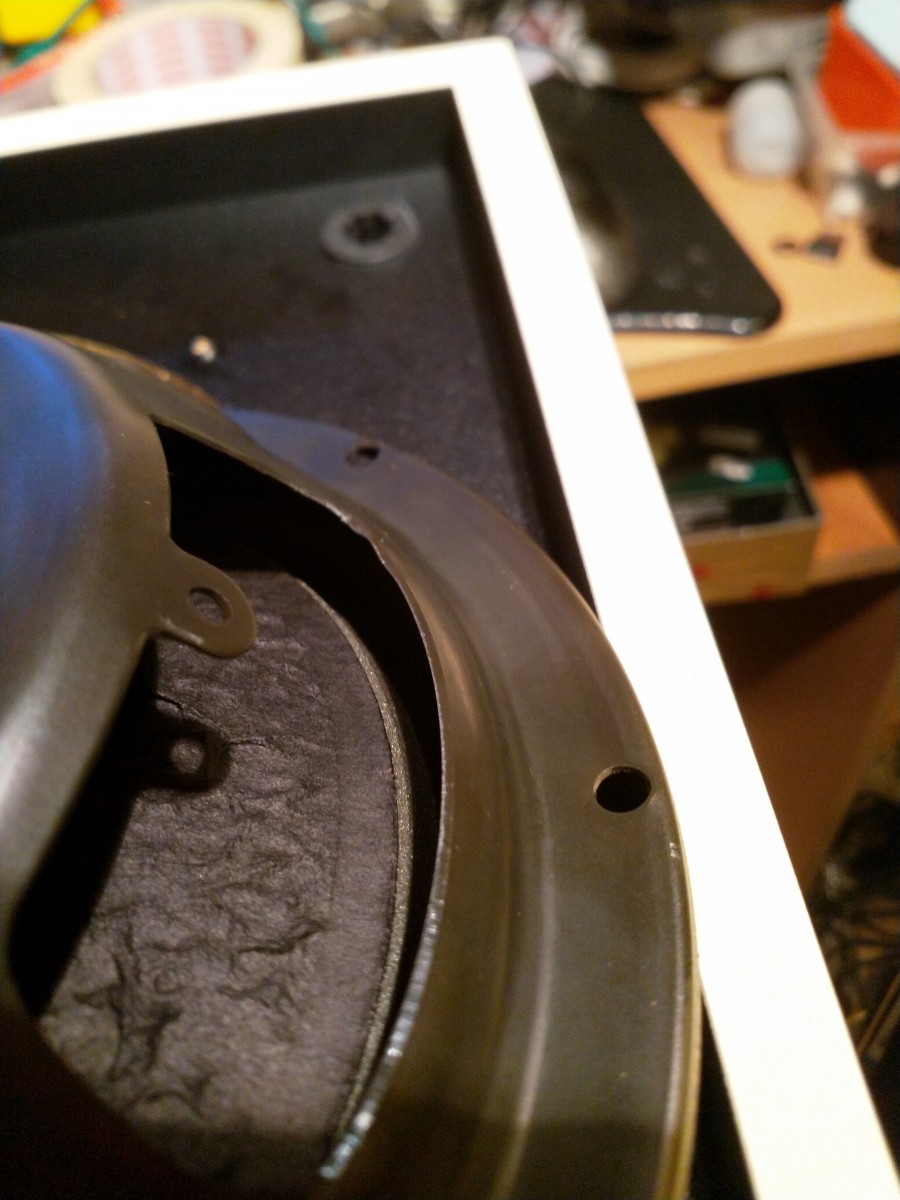

Sal da e lipici , dar am vazut lipici si pe cam toate difurile noi... Dar uitate la poze si gaseste urme de schimbare... nici o denivelare pe interior nici o urma de la suspensia veche sau lipiciul vechi . La un schimb ceva tot gasesti de la suspensia veche.

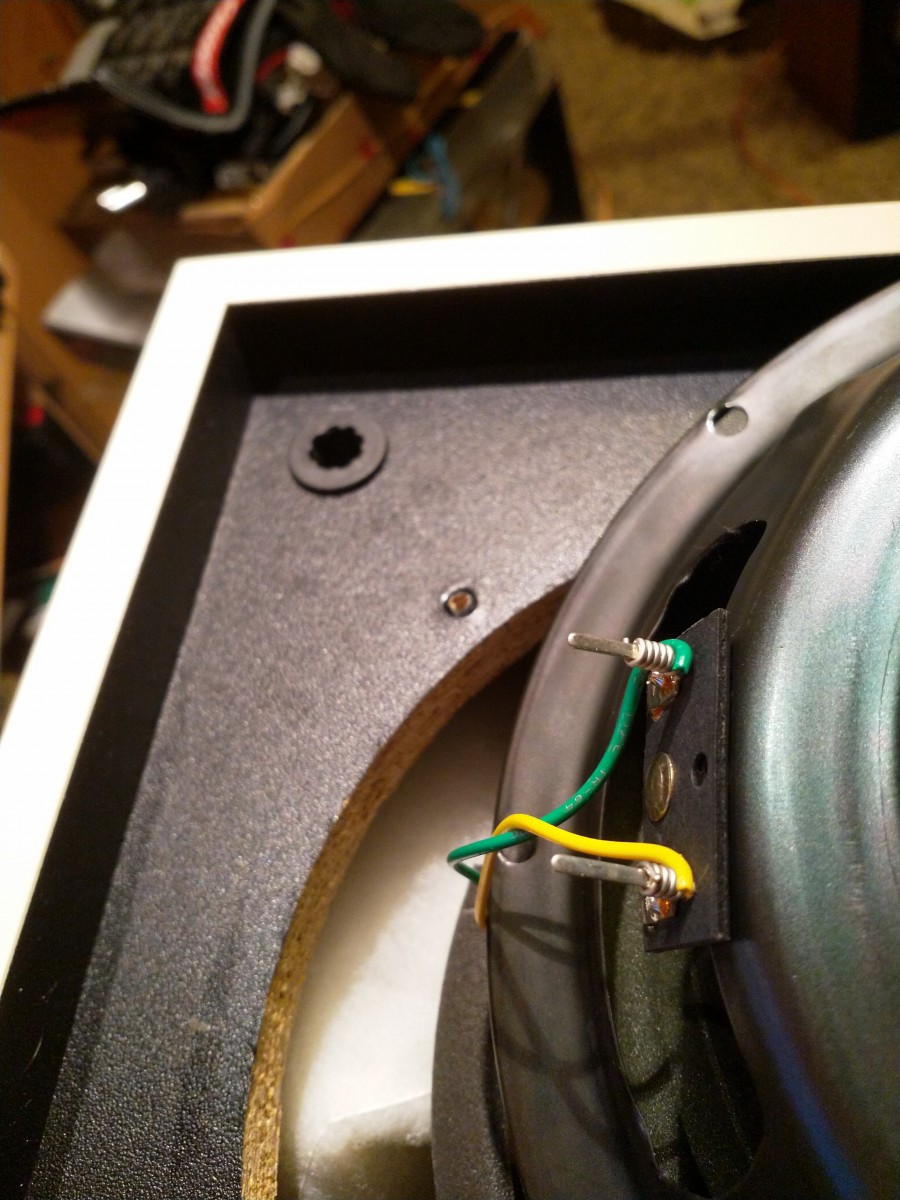

Pana si prinderea la alimentare e neatinsa.. e stilul Bose fara lipitura, nu cre ca cineva se chinuia sa schimbe suspensia cu difurile montate in cutie.

Editat Februarie 1, 2020 de Adrian2b4u

[Adrian2b4u]

La 31.01.2020 la 16:39, Shambala a spus:

Acele piese nu constituie filtrul si nu au nici un rol in separarea frecventelor spre difuzoare.

Poate mai sunt si altele sub fonoabsorbant.  Nu cred ca acele incinte pot suna acceptabil fara filtre.

In nici un caz nu se poate adauga un tweeter fara filtru; daca vreti sa il adaugati ca supertw puneti in serie cu el un C nepolarizat de 1-2uF.  (Val. exacta se calc fct de impedanta tw si frecv de taiere dorita)



Cred ca subiectul este in afara topicului si ar trebui facut de sine statator.

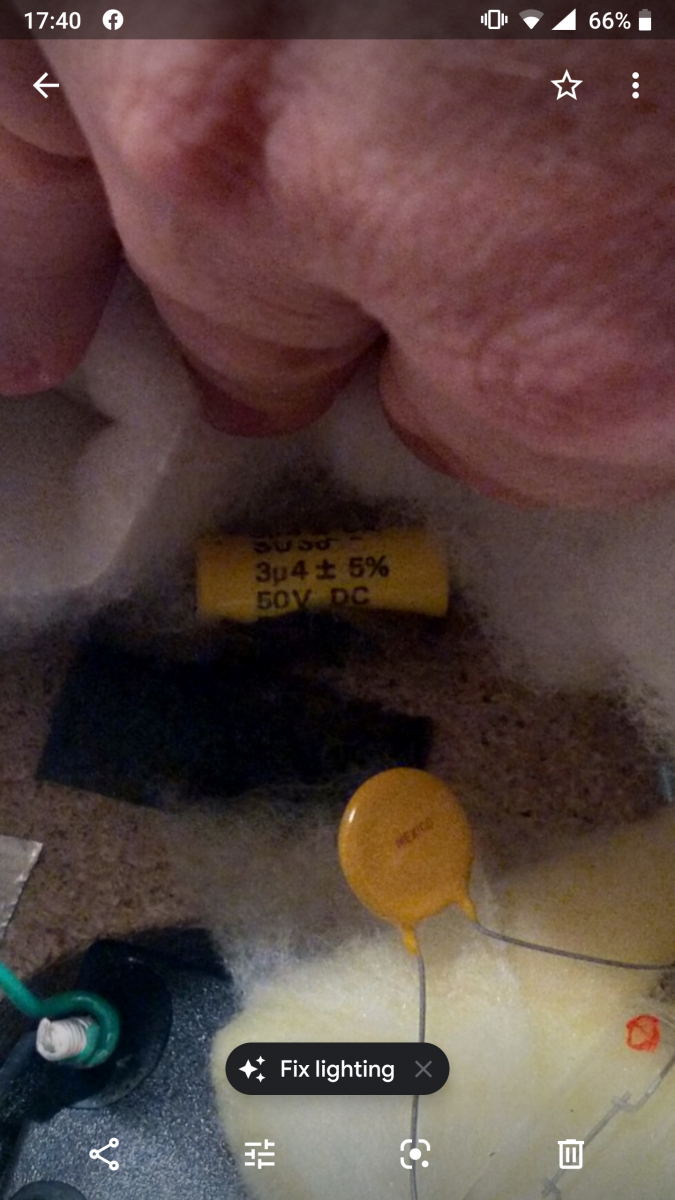

Sal , ai avut dreptate 🙂. e ceva filtru am pus poza... Am cum sa il verific ? Sal sa il schimb si gata ? Dar habar nu as avea ce sa cumpar.....

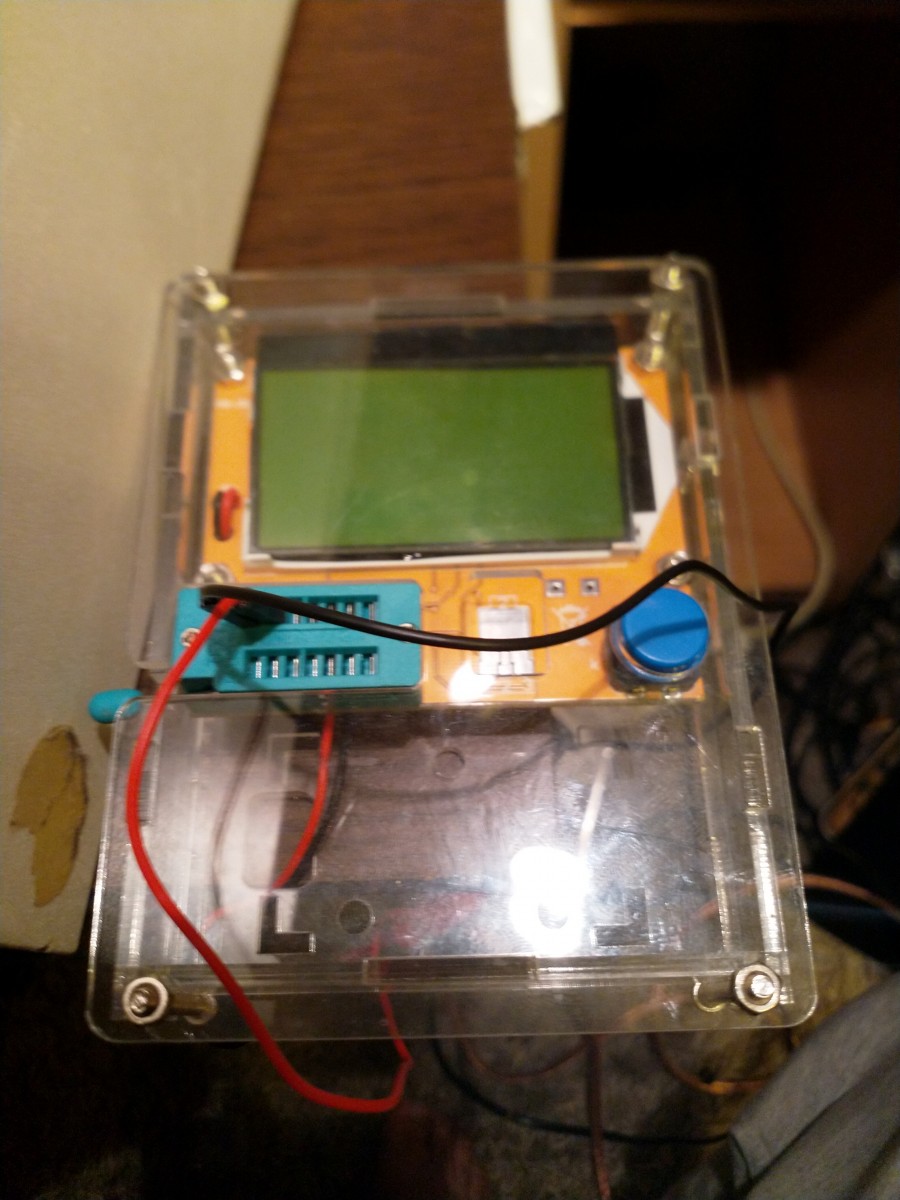

Am un aparat de testat condensatori.

Ma poti ajuta cumva cu ceva idei?

Mersi.

[Shambala]

Piesa cilindrica galbena este un condensator de 3,4uF/50V. Din poza nu imi dau seama daca este electrolitic sau nu.  Dupa tensiune pare electrolitic, dar daca este f vechi, poate fi si ne-electrolitic.

Daca nu este electrolitic nu prea are rost sa il schimbi caci cei ne-electrolitici tin f multi ani (probabil spre sute).

Daca este electrolitic poti sa il schimbi cu unul ne-electrolitic de 3,3uF/ 250V.  Ar trebui ales unul din clasa  MKP for Audio, de ex. un Jantzen albastru sau un Mundorf alb sau chiar un Monacor negru.  Nu sunt scumpi, cred ca mai mult costa transportul.

Totusi cele scrise mai sus sunt prea putin importante, caci daca boxele sunt  Bose 301 Music Monitor Series 2, ar trebui sa fie pe 3 cai si cu un filtru compus din mai mult decat un singur condensator !   In foaia lor de catalog scrie clar ca taierea filtrelor se face la 1.5kHz si 2,5kHz, ceea ce inseamna ca trebuie sa mai fie piese care sa faca parte din filtru.

Editat Februarie 1, 2020 de Shambala

[danM]

Cam asa arata filtrul din Bose 301 series:



Ar trebui sa fie toate componentele pe spatele placii de borne.

Editat Februarie 2, 2020 de danM

[bogdanozaurus]

Asa le faceau pe atunci, cuie si sirme rasucite ? Totusi Bose nu era firma de garaj, asta arata de zici ca e facuta in Etiopia.  In prima poza era si un bec care in poza ta lipseste. Shambala zicea ca e protectia pentru inalte. Cum functiona asta ?

[danM]

Intradevar nu se omorau cu estetica interiorului. Probabil se axau mai mult pe sunet...😃

Bose 301 au fost mai multe serii, parca 4 sau 5, nu mai stiu. Cred ca au existat mici diferente la filtre intre diferitele serii.

Eu nu m-am omorat dupa ele.....Sunetul Bose iti place sau nu, cale de mijloc nu prea e.



Editat Februarie 2, 2020 de danM

[danM]

Prima poza pusa de mine e din seria 1.

Contrar supozitiei mele ca ar fi mici diferente, la o cautare mai atenta s-ar parea ca nu-s asa mici diferentele. Aici e un filtru din seria 2 :



A aparut lampa de protectie tweeter dar s-a topit bobina de pe woofer.....

Editat Februarie 2, 2020 de danM

[Shambala]

Un bec in serie cu inaltele fct. ca o protectie pt tweeter pt ca la puteri mici filamentul este rece si are o rezistenta f mica (zecimi de ohmi - pana pe la vreun ohm, fct. de parametrii becului). Pe masura ce creste puterea pe tw creste implicit si curentul prin bec si filamentul acestuia se incalzeste, ajungand (la alb) la valori de 6-8-12 chiar 20 de ohmi.

In poze vad o bobina (de valoare mare, fiind pe miez de tole), un condensator [ne-electrolitici] - cel galben si doua rezistente [bobinate, ceramice, cele albe/crem]. Cu sau fara bec si/sau polyswitch, astea nu participa in veun fel la filtrare. Asta inseamna ca pot fi cel mult doar doua sectiuni de filtru, ambele de ordinul 1, taiere 6dB/oct, probabil pe medii si inalte. Restul filtrajului fiind lasat pe baza incintei - cutia este intotdeauna un filtru  (mecanic) si a caderii libere a difuzoarelor.  Pt 3 cai nu am vazut vreodata filtre atat de simple.   😐

[danM]

Bogdane, Bose 301 nu au fost niciodata pe 3 cai. Sau poate nu am eu cunostinta despre asa ceva.

Seriile 1, 4 si 5 au doar cate un tweeter in timp ce seriile 2 si 3 au cate 2 tweetere. Seria 5 parca se produce si acum.

Editat Februarie 2, 2020 de danM

[Shambala]

Eu asa am crezut privind pozele si citind brosura lor; inseamna ca m-am inselat.   Acolo scrie  "Dual frecvency crossover network" si "Crossover Transition Frecvencies: 1,5khz and 2,5khz"  - ceea ce ar fi specific unei incinte pe 3 cai.

Proprietarul a scris in primul post ca ar fi  Bose 301 Music Monitor Series 2.

Oricum, cu un singur condensator nu ai cum sa obtii 2 frecvente de taiere.



Editat Februarie 2, 2020 de Shambala
