Monoblocuri si Streamer DIY

[igor1234]

Acum 1 minut, trancotistu a spus:

bongiorno, trebuie să reamintim colegilor că unii dintre noi suntem doar amatori iar profesioniștii, din spirit de colegialitate ar trebui să ne ajute să înțelegem lucrurile care ne depășesc. Dacă facem mențiunea asta atunci nu riscăm să fim omorâți cu bolovani. Din această perspectivă, profesioniștii ne vor privi cu simpatie și ne vor ajuta, dacă venim cu verdicte îndoielnice ne vor ucide! Apreciez pasiunea, depreciez tezele neargumentate științific.



Mulțumesc Trancotistu, pentru o reformulare diplomata a gândurilor mele. :))

[Cosmin]

Acum 53 minute, viobio a spus:

Cosmin , mi-am adus aminte , tu ai mai fost pe forumul ăsta nu vroiai tu sa faci nu stiu ce sculă ?

Probabil, insa acum ceea ce vreau sa fac este in subiectul thread-ului.

[zal]

Să încerc o explicaţie uşor de înţeles şi de cei fără atracţie către electronică.

În clasa A pură un amplif nu are controlul temperaturii ptr trz finali (bipolari sau mosfeţi). Nu-l interesează. Poate avea protecţii termice ptr trafo, alte elemente din alimentare, dar trz finali zburdă liberi. Evident că de ceva protecţii are nevoie, ptr protejarea sarcinii în caz de defectiuni. Din puterea consumată din reţea, teoria din bătrîni zice că maxim 10% iese pe sarcină (semnal sinus), dar în practică e ceva mai puţin.

În clasa A comercială, orice schemă ar folosi, un amplif are controlul temperaturii trz finali, cu limitarea deschiderii lor peste anumite praguri. Trz finali sînt deschişi mult mai puţin ca în clasa A pură, dar mai mult ca în clasele B sau AB (clasele G şi H sînt variaţii constructive la cele două). Există unele circuite care forţează trz finali sau numai cei prefinali să se deschidă mai mult. Randamentul e apropiat sau mai mic de cel al clasei AB (empiric pe la 40% sinus, depinde mult de reglaj).





[dinica]

1 oră în urmă, Cosmin a spus:

Da, asa este. Nici Accuphase nu este in clasa A pura, in realitate, dupa cei X wati specificati in clasa A, mai urca ceva si in AB.

Dar nu ma deranjeaza deloc acest lucru, ideea era sa avem un etaj/schema care sa aiba 100 W reali in A. Poate urca linistit in AB dupa aceea, nu e important, oricum in practica acest amplif va sta aproape mereu in A

btw, dinica, banuiesc ca si tu esti mai tot timpul in clasa A, nu cred ca asculti atat de tare incat sa intre in AB

Habar nu am in ce clasa ascult. Posibil ca la unele pasaje de muzica clasica sa treaca de cei 60 wati @ 4 ohmi clasa A.

Zal, daca ai timp, te rog sa explici cum un amp in clasa A, cu putere mica, poate sa 'conduca' mai bine in anumite situatii boxe gurmande, comparativ cu un amplificator in clasa AB. Eu am o idee despre ce se intampla, dar nu ar strica sa existe si opinia unui specialist.

[Cosmin]

Acum 13 minute, viobio a spus:

Bade , principala caracteristică a clasei A pure este că indiferent de puterea livrată la ieșire consumă curent ca porcul , adică etajul final chiar dacă livrează la ieșire 1w sau 30w consumă la fel , amperi ! Aici este faza ....tot timpul are disponibilitate de curent pe ieșire .....disponibilitate mare !

Ampul tău este o clasă A pură ,PP , simetrie totală , parerea mea este că poate livra mai mult de 30w/8 ohmi pe canal , ai zece moșfeti ( vorba lui zal ) pe canal . Cine crede că este o clasă AB cu curent mare de repaos ....se înșeală , nu este . Ca să intaresc ce spun , se poate observa ochiometric că nu există nici un dispozitiv electronic care să monitorizeze temperatura radiatorului , implicit să actioneze asupra curentului consunat inetajul final . In amp s-au folosit mulți moșfeti ca să nu gătești pe amp , probabil că radiatoarele ajung pe la 40...45 grade .

Etajele finale clasă A facute de mine ao tot 30w si consumă 1,8A fiecare , sunt clasă A pură , PP .

viobio, de curiozitate, cati tranzistori are un etaj final facut de tine in 30 w?

[Cosmin]

Acum 3 minute, viobio a spus:

Doi .

De asta am radiatoare imense , să nu se topească . Cind o să asamblez unu pentru mine , vreau să reduc radiatoarele si o să montez patru ventilatoare mici care " vor sufla " aer pe capsulele tranzistorilor .

Banuiesc ca ai avut un motiv sa fie doar doi. Am vazut ca ampurile in clasa A de cel putin 30 w au minim 6 pe canal...

apropo, nu o sa fie zgomotoase ventilatoarele?

Editat Septembrie 3, 2018 de Cosmin

[Cosmin]

Acum 4 minute, bizonu22 a spus:

Vio nu te-ai gandit sa adaptezi o racire de PC pe lichid?

Ar fi chiar tare. Eventual si o carcasa de PC gaming, de-aia speciala, sa se vada sistemul de racire :))

[Cosmin]

Acum 3 minute, bizonu22 a spus:

Cosmine pt tine și o instalație de pom ar fi buna.

Daca scoate 100 w in clasa A, poate sa arate si asa

[Cosmin]

Acum 11 minute, viobio a spus:

Poate nu ai fost atent sau nu te interesează , Simbata am dat acest link http://www.kk-pcb.com/aleph-12.html

200W clasă A pură , găsești cablaje de cumparat .

Ba da, am vazut.

Vad ca ei vand PCB-urile. Dar componentele - piesele - de unde le cumpar?

[Cosmin]

Acum 3 minute, viobio a spus:

Ideea este să nu fim talibani  extremiști , nu există cel mai bun ..... există ce place fiecaruia , in general nu agreez persoanele care o țin una si bună că scula X este cea mai cea , pe ăștia ii consider talibani , pentru mine sunt exact că ăia care se uită la Haznaua3 sau GuițăTV și vor să te convingă că aia stiu adevarul absolut .

Și dealerii ar trebui scoși din discuții , oamenii ăia  au o afacere , dacă sunt si pasionați de audio este treaba lor , priviți dealerii doar că afaceriști , este o afacere ca oricare alta,  un om de afaceri poate vinde scule audio sau orice altceva  , influența celor care scriu ceva pe forumuri ( mai sunt doar două ) este ca și inexistentă , pe ambele forumuri ( ăsta si cel galactic ) sunt cam aceași oameni care " bat cimpii " , puțini oameni , eu cunosc foarte mulți pasionați care nici nu au auzit de aceste forumuri , nu ii interesează așa ceva , nu dau doi lei pe parerile altora , deci ......

In final îți spun ca imi plac ambele ampuri, sincer  , adică Accu si Pass Labs , nu sunt taliban .

Ai ascultat Luxman L-590AX mark II?

[Cosmin]

Acum 27 minute, viobio a spus:

Nu .

Te-am intrebat pt ca sunt curios daca ar merge cumva extins acest amplif la 60 w / 8 ohm in clasa A. Daca avem schema, putem face acest lucru?

[zal]

Acum 1 oră, dinica a spus:

Zal, daca ai timp, te rog sa explici cum un amp in clasa A, cu putere mica, poate sa 'conduca' mai bine in anumite situatii boxe gurmande, comparativ cu un amplificator in clasa AB. Eu am o idee despre ce se intampla, dar nu ar strica sa existe si opinia unui specialist.

Nu mă consider specialist, ăia lucrează la firme.

Discuţiile pot continua la infinit, ţin de construcţia şi schema folosită, reglaje şi caracteristicile rezultate din ele. Unele scheme sînt limitate încă din partea de atac a amplifurilor finale, mai precis etajele pilot care nu debitează curenţi suficienţi şi o amplitudine mai mare a semnalului necesare ptr etajele prefinal + final (evident dijmuite de superdiodă şi ceva etaje limitatoare, dacă există). În concluzie, oricît ai încerca să deschizi trz prefinali + finali din superdiodă, ca să treci forţat într-o iluzorie clasă A, nu obţii decît distorsiuni mai mici ptr ei, cu preţul măririi temperaturii multor elemente din amplif, a zgomotului de redresare şi filtrare în sunet, dar fără a mări puterea debitată, nici per total, nici la sarcini grele sau pasaje complicate, aglomerate . O analogie e cu ţeava de apă şi robinetul, plus temperatura apei. Ne putem juca cu toate, dar nu contează diametrul ţevii, deschiderea robinetului, nici chiar temperatura apei ci presiunea din reţea.

Probleme şi discuţii asemănătoare aici: https://www.harbeth.co.uk/usergroup/forum/subjective-soundings-your-views-on-audio/electronics-sources-stands-cables-accessories/amplifier-discussion/2677-luxman-s-30-watts-enough-for-super-hl5-plus

[zal]

Ptr optimizarea cuplării amplif - boxe s-au încercat diverse metode, încă de la amplifurile pe lămpi. Diverse forme de reacţie pasivă sau activă, citirea tensiunilor pe un element martor înseriat cu sarcina (Luxman, Kenwood). Sau variante cu microfon în boxe, senzori optici ptr mişcarea difului de joase. (Philips...).

[Cosmin]

Observ ca ampliful Aleph mentionat de vio ar decat 70 damping factor. Nu cumva este insuficient? Ma gandesc daca este ok pt boxele mele - Triangle Magellan Quatuor...

[ColtAlb]

Acum 52 minute, Cosmin a spus:

 boxele mele - Triangle Magellan Quatuor...

Nu este suficient amplificatorul pe care il aveti acum, acel Luxman ? Triangle zice ca boxele astea nu coboara sub 3omi. Nu sant specialist dar nu as crede ca ar fi nevoie de o masina de spalat pe post de amplificator.

[silviu2403]

Hopa.....

Asta este The dream pentru mine...

https://www.hifiengine.com/manual_library/luxman/m-05.shtml

The top of the line M-05 is a pure class A configuration and sonically ranks with the finest amplifiers in the world.

Specifications

Power output: 105 watts per channel into 8Ω (stereo), 400W into 8Ω (mono)

Frequency response: 10Hz to 100kHz

Total harmonic distortion: 0.025%

Input sensitivity: 0.75V

Signal to noise ratio: 120dB

Dimensions: 461 x 210 x 440mm

Weight: 39.8kg

[silviu2403]

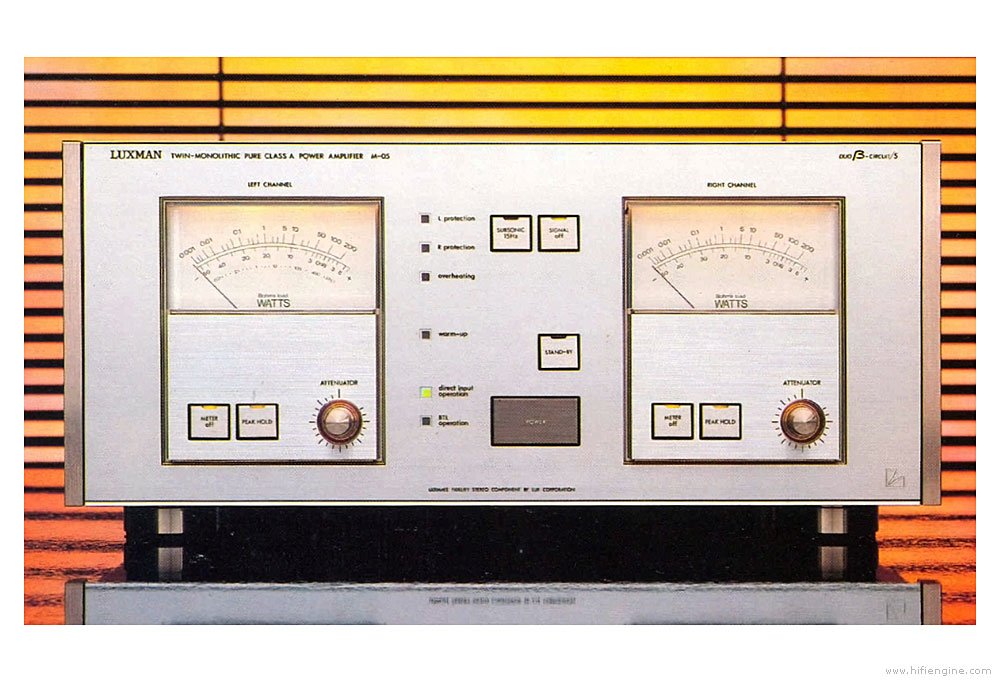

si o poza....

[silviu2403]

Si cam asa arata un Dual Mono 400w pe canal Clasa A....

[silviu2403]

Are si 2 mari ventilatoare in spate, dar merg doar in sarcina, ffind de dimensiuni mari, au probabil turatie mica si rulmenti buni, ca sa nu vajaie enervant

[silviu2403]

A se observa si cabluri de curent, banuiesc ca are 2 mufe pentru priza, oare de ce? Sa il legi pe sigurante diferite la panou sau???

[Cosmin]

Acum 7 minute, silviu2403 a spus:

A se observa si cabluri de curent, banuiesc ca are 2 mufe pentru priza, oare de ce? Sa il legi pe sigurante diferite la panou sau???

E posibil...

Am vanat si eu o scula de asta. Cand am gasit, era vandut de numai cateva zile.

In schimb am gasit multe din seria M-03. Dar nu se compara, M-05 e alta liga.

[Cosmin]

Acum 16 minute, silviu2403 a spus:

Si cam asa arata un Dual Mono 400w pe canal Clasa A....

Ma indoiesc ca se pot astfel amplasa. M-05 trebuie ca se incalzeste considerabil si are nevoie de spatiu pentru ventilatie mai ales in partea superioara...

[Cosmin]

Am gasit. Uite chiar aici:

https://www.cjm-audio.de/komplettanlagen/#cc-m-11389674612

Hai sari pe el, ce mai astepti? nu e "decat" 6940 EUR, e drept ai si preul inclus. Dar n-are telecomanda!

[Cosmin]

btw, se pare ca e cel mai tare final al lor, succesoarele, respective m-06 pana la m-08 nu mai sunt asa grozave

[ColtAlb]

Eu am inteles ca cei 100w in clasa A sant de fapt 100w de caldura la radiator, in nici un caz puterea in clasa A pusa la difuzor, putere care ar fi cu mult mai mica. Ca cica asa s-ar da specificatia la amplificatoarele in clasa A-B cand se vorbeste de cata clasa A are. Citisem cu ani in urma ca doar la clasa A singel ended 100w sant 100w reali pusi la dispozitia boxei. Adica daca iei un amplificator in clasa A-B la manual zice ca are 100w in 8omi si 25w in clasa A dar aia 25w multi din ei ar fi de fapt caldura la radiator si doar mai putini se duc catre boxa. Se vorbea asa de Marantz PM7200.
