Realizari proprii

[catalinc]

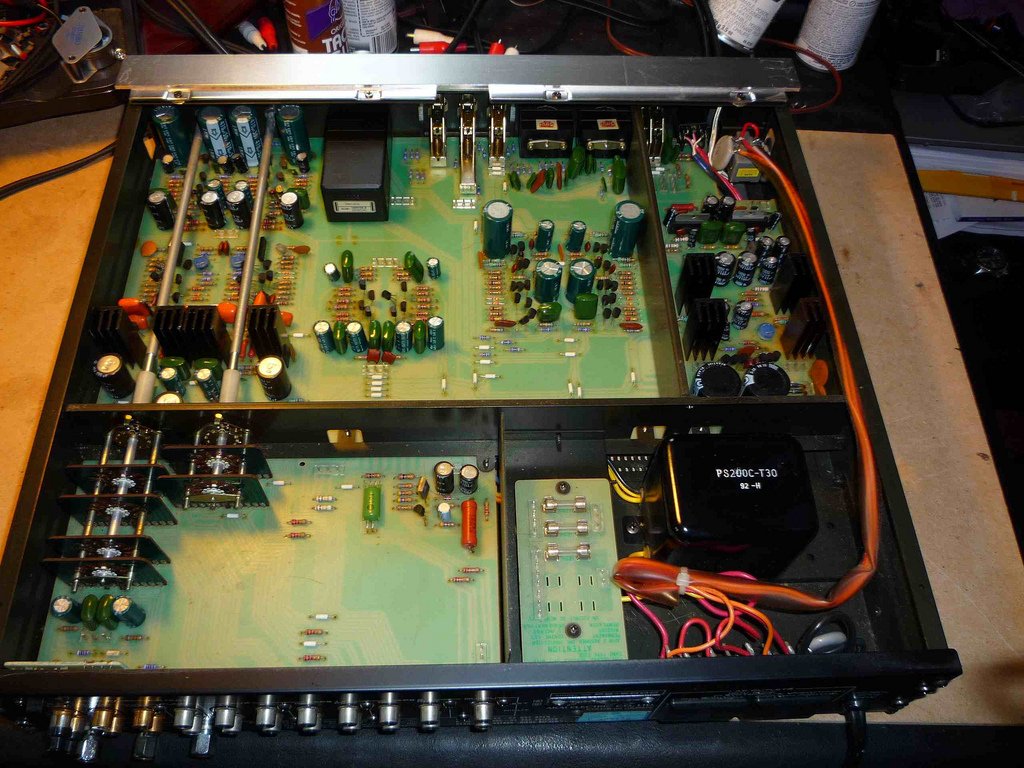

Un preamplificator pe care mi-l doream de mult si-am reusit sa pun mana pe el.

Fara transformator, ca l-a folosit fostul proprietar sa restaureze alta scula. Dar neatins in rest.

Am comandat transformatorul la Petra si are specificatii anume pentru audio.

Momentan am schimbat toate condensatoarele electrolitice cu unele de foarte buna calitate Nichicon Muse BP si KZ dar si cativa cu polipropilena sau Elna SIlmic II.

Deja canta foarte bine, da o nota placuta, analogica sunetului digital.

Urmeaza sa curat comutatoarele dupa ce ma inarmez cu rabdare pentru o zi intreaga.

[adrianlucian]

Ai mai vazut asa lucratura la potul de volum? Sper ca nu te mananca sa-l desfaci ...

[catalinc]

Intr-adevar, mai rar asemenea potentiometru.

Nu e nevoie sa-l desfac ca nu are absolut niciun zgomot.

Nici comutatoarele nu au dar nu-mi place culoarea lor.

[vlad1980]

Esti un norocos ca ai pus mana pe asa ceva si l-ai readus la viata. Felicitari!

[brainsmartman]

Ai mai vazut asa lucratura la potul de volum? Sper ca nu te mananca sa-l desfaci ...



E din aceesi familie cu specimenul:

http://i64.tinypic.com/2uhs87p.jpg' alt='URL>'>

Care a "patit" asta:

http://i63.tinypic.com/o7k7ew.jpg' alt='URL>'>

Cele mai interesante mi s-au parut insa cele din seria asta:

http://i64.tinypic.com/30m1zti.jpg' alt='URL>'>

http://i68.tinypic.com/1z5pw7d.jpg' alt='URL>'>

Si apropo de comutatorii aia bomba nucleara, daca erau in starea asta, mai "loai" aparatu'?

Nakamichi CA-7

http://i63.tinypic.com/315xrp5.jpg' alt='URL>'>

Dupa refacere, inainte de curatare (inlocuit inclusiv un plot, care s-a pierdut dupa fracturare):

http://i68.tinypic.com/2d1k40p.jpg' alt='URL>'>

Asa dupa cum ziceam, pare simplu...dar nu E!

Numai de bine sa auzim!

[catalinc]

Dupa refacere, inainte de curatare (inlocuit inclusiv un plot, care s-a pierdut dupa fracturare):



Ala albastru a fost donatorul?

Imi dai idei

[catalinc]

Pentru ca cineva se indoia de calitatea transformatorului am facut si cateva masuratori.

Precizez ca sunt facute intr-o camera destul de mica in care ruleaza 4 pc-uri fara sa iau masuri speciale pentru ecranare.

Sinusoida 1kHz cu potentiometrul de volum la maxim:

Sinusoida 10kHz cu potentiometrul de volum la maxim:

Nivelul zgomotului intre 0 si 120kHz cu potentiometrul de volum la maxim, intrarile si iesirile in gol:

Raspunsul in frecventa:

Distorsiunile in banda 10Hz - 20kHz pentru un nivel de iesire de 0.8Vrms sunt sub 0.002%

Cresc putin spre sfarsitul benzii dar cred ca este o problema de reglaje, voi verifica.

[catalinc]

Din pacate postimg s-a pierdut pe drum.

Intre timp am schimbat si condensatoarele ceramice cu Wima FKP2.

Editat Mai 18, 2018 de catalinc

[tatatodor]

mereu imi aduc aminte de alt preu,cand vad poza ta....modelul PS 200-C ,de la Akai.Frumosii ani 197X...
