Constructie montaj amplificator 200W (proiectul #2)

[_BGD_]

Va rog,



[star]

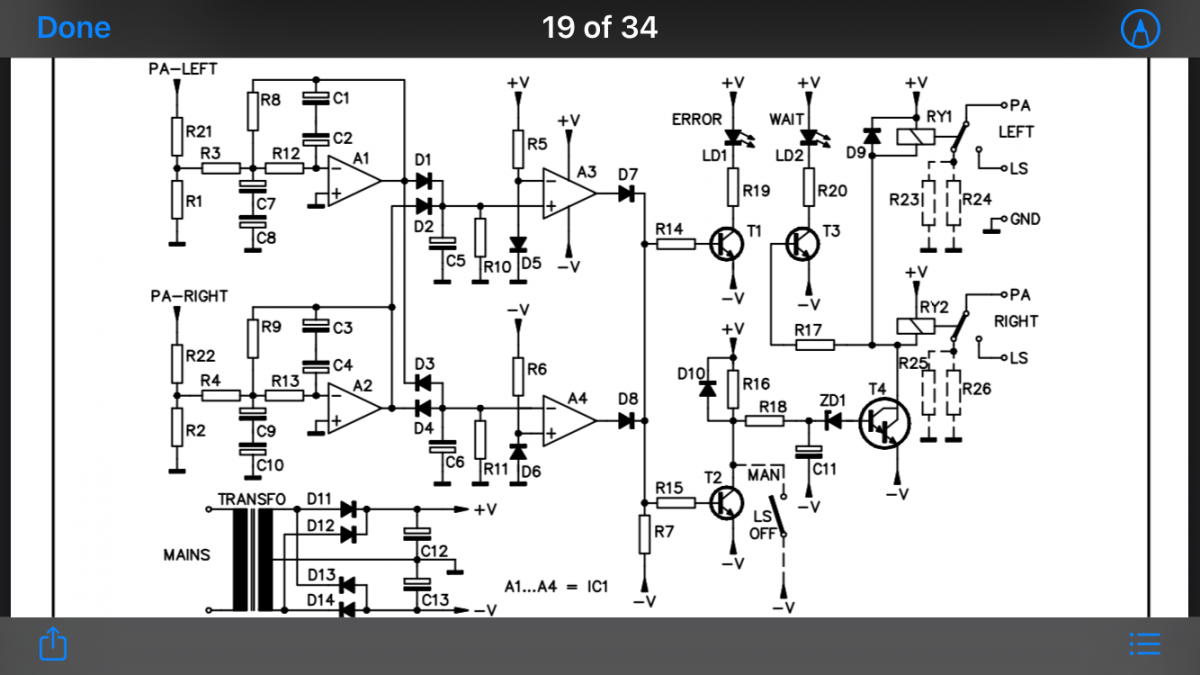

La protectia DC , AO e cu LM324?

[_BGD_]

La 03.01.2020 la 19:28, star a spus:

La protectia DC , AO e cu LM324?

da.

[_BGD_]

Buna dimineata,

Montajul a fost alimentat (aprox. 34 V dupa redresare,  daca imi aduc bine aminte).

Se aude, dar cu un gajait.

Daca nu are semnal bagat, nu se aude absolut nimic in difuzoare.

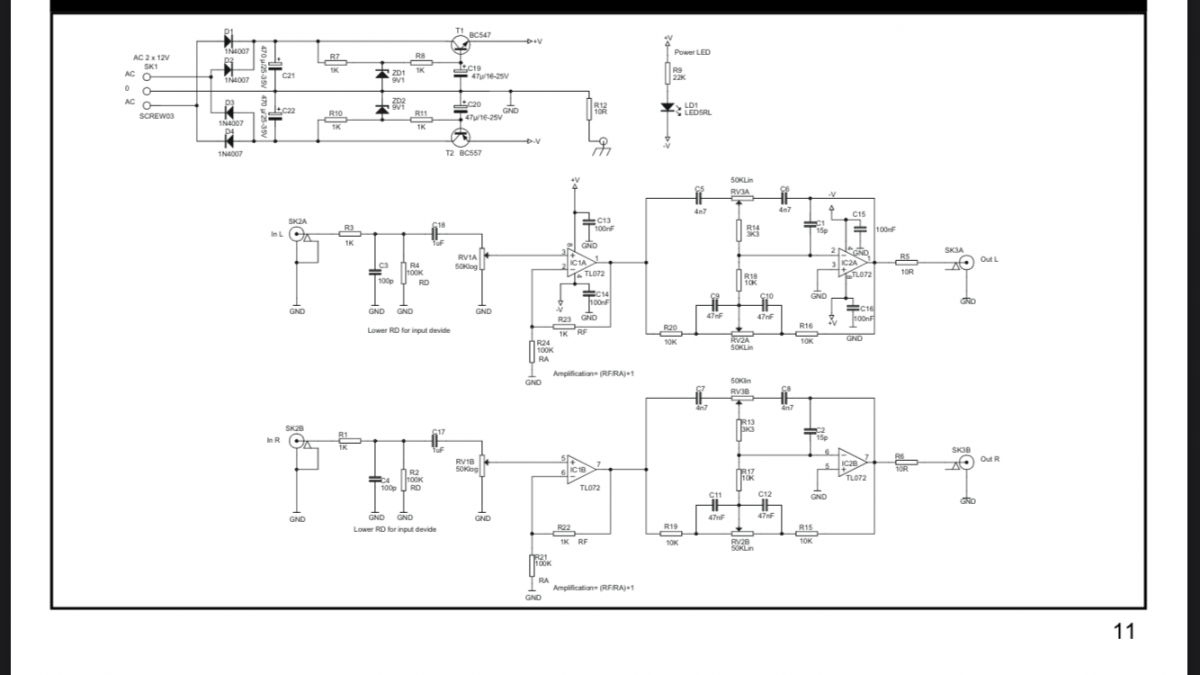

Inca nu am legat protectia de boxe, si nici corectorul de ton (am folosit un potentiometru de 100K la intrare, atat).

De ce cap sa apuc depanarea/cautarea problemelor?

Mi-ar prinde bine un sfat 🙂

[star]

Conexiuni aiurea.

[star]

Masă cu probleme. Cu intrarea în scurt ar trebui sa fie liniște totală.



Scuze pentru cele două postări gen cârnat. E netul cam bâlbâit, se pare.

Editat Ianuarie 9, 2020 de star

[_BGD_]

Salut star,

La ce te referi prin conexiuni airuea? La ceva pus gresit, sau la lipituri reci?

Piesele le-am triplu verificat, sunt puse conform schemei, iar de lipituri reci nu imi fac grija, le-am executat destul de corect (conice, lucioase).



Iar legat de GND...sunt toate legate la priza mediana (minusul de boxe, "minusul" de semnal).



[star]

Trebuie puse poze cu cum ai facut legaturile, cu cablajul (vicii de proiectare).  Cred ca nu ai osciloscop, era mai simplu de verificat natura acelui zgomot.

Impamantare... ☺️

[_BGD_]

Mda,

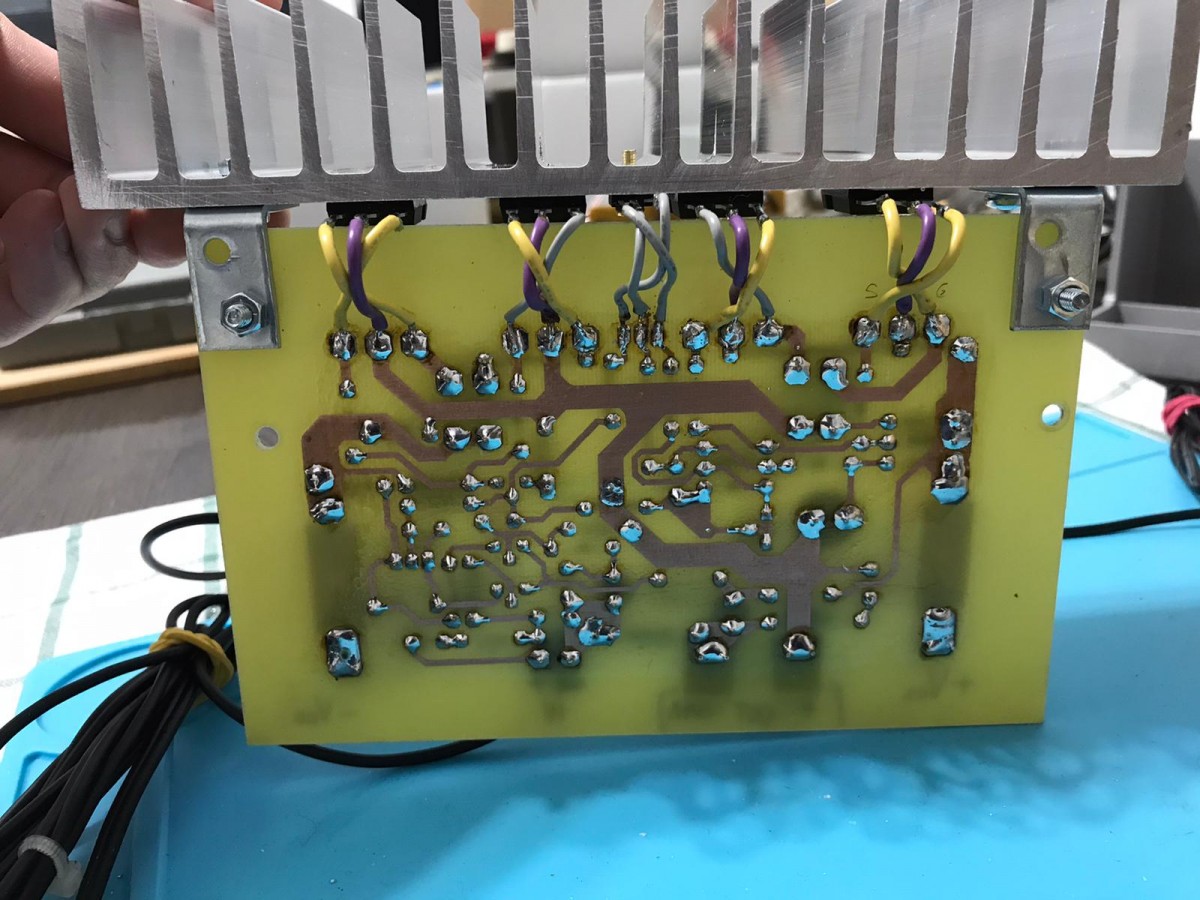

Se pare ca am avut o problema cu oglindirea circuitului, care nu a existat la momentul print-ului pe hartia foto.



Ma asteptam ca pdf-ul cu desenul circuitului deja sa fie in oglinda, ca dupa aplicare sa raman cu “sensul” bun. Dar aparent, nu a fost asa, si deci am corodat un circuit “pe invers”.

Gajaitul era datorat finalilor, care aveau sursele puse in locul portilor, si invers...



invatatura de minte.

am recurs la un mic artificiu, care a macelarit putin din design, dar macar am mai invatat ceva.

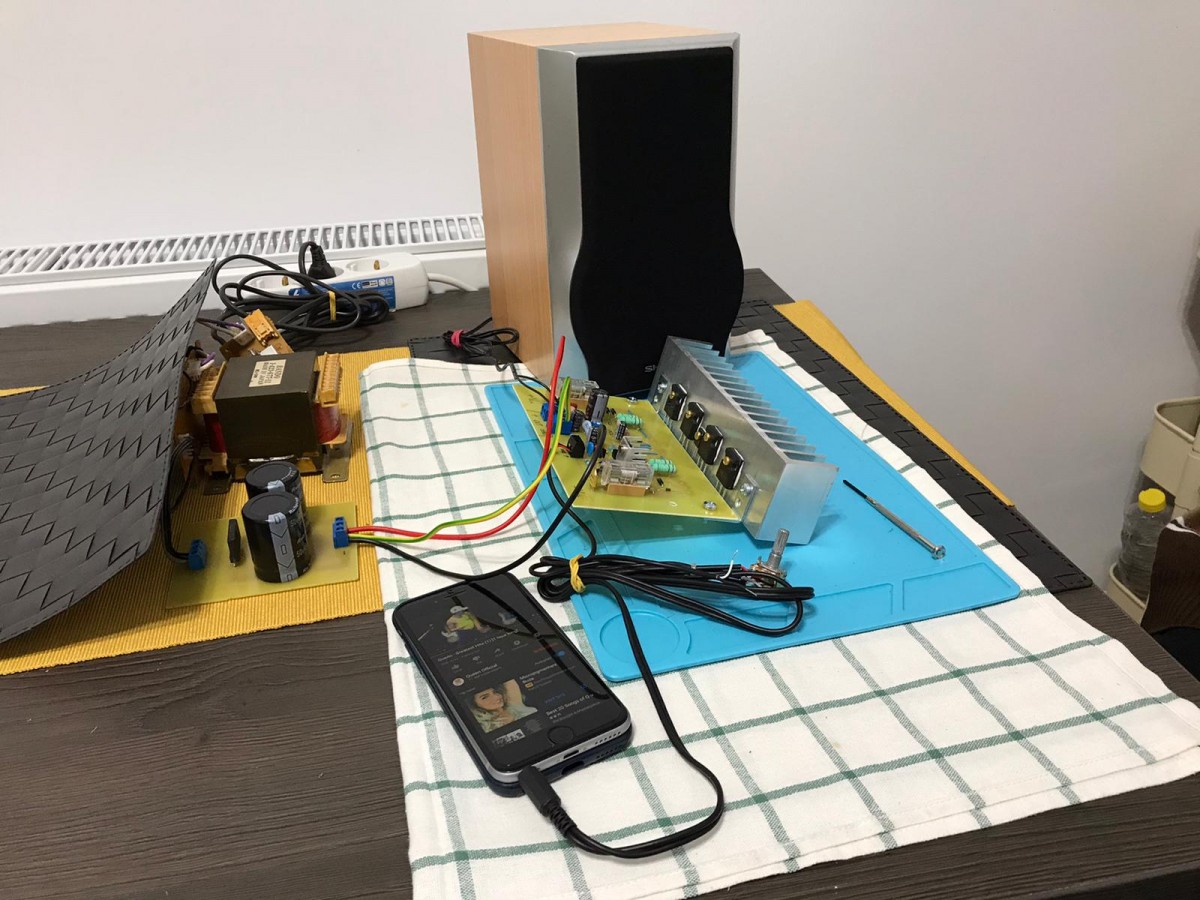

canta bine acum montajul (pe o boxa de test, destul de amortita). Curentul de mers in gol l-am reglat pe la aprox. 50 mA, iar componenta continua la iesire este de aprox 30-40 mV.

Aici lipsa de experienta isi spune cuvantul, si adresez cu aceasta ocazie, intrebarea: ce valori ar trebui sa am?





multumesc,



[Greierasul]

Sunt foarte ok.

[djleco]

La 09.01.2020 la 7:24, _BGD_ a spus:

Buna dimineata,

Montajul a fost alimentat (aprox. 34 V dupa redresare,  daca imi aduc bine aminte).

Se aude, dar cu un gajait.

Daca nu are semnal bagat, nu se aude absolut nimic in difuzoare.

Inca nu am legat protectia de boxe, si nici corectorul de ton (am folosit un potentiometru de 100K la intrare, atat).

De ce cap sa apuc depanarea/cautarea problemelor?

Mi-ar prinde bine un sfat 🙂

  Posibil sub-biasat, la mos-fet in final, tranzistorii NU se deschid deloc sub un anumit prag al tensiunii de prepolarizare. La bipolare e mai usor, lucreaza la nivel mic si fara bias dar cu distorsiuni de racordare mari.



Vezi in foaia de catalog a mos-urilor folosite ce tensiune de deschidere minima au, (Vgs threshold)si orienteaza-te catre superdioda sa ofere aproximativ 1,5x acea tensiune sau mai sus pina mosutile incep sa se deschida usor, fara demnal.



Un bias de 50-100mA este suficient, reglajul corect al bias facindu-se cu osciloscopul la 20kHz, in regim de amator sau si mai bine in regim de analiza armonica (Pro).



Foloseste sigurante rapide de 250mA sau cite o rezistenta de 10-33 ohmi/1W in locul lor pina gasesti optimul. Un bias prea mare poate duce instant la distrugerea finalilor!

Succes!
